CGM高強無收縮灌漿料
一、產品特點
1、 早強、高強、設備安裝完畢一天即可運行生產
2、 高流態、不泌水、防銹蝕
3、 復合膨脹雙重效應，準確定位
4、 按正確的灌漿施工工藝能達到90%的有效承載面（EBA）
二、產品性能指標
CGM高強無收縮灌漿料主要性能指標（表一）
產品型號 | CGM-380 | CGM-340 | CGM-300 | CGM-270 | ||||||||
流動度 (mm) | 初始值 | ≥380 | ≥340 | ≥300 | ≥270* | ≥650** | ||||||
| 30min 保留值 | ≥340 | ≥310 | ≥260 | ≥240* | ≥550** | ||||||
豎向膨脹率 (%) | 3h | 0.1~3.5 | ||||||||||
| 24h與3h的 | 0.02~0.5 | ||||||||||
產品特性 | 標準型 | 超早強 | 防凍型 | 防腐型 | 鋼纖維 | 耐熱型 | 超高強 | |||||
抗壓強度 （MPa) | 2h |
| ≥15.0 |
|
|
|
|
| ||||
| 1d | ≥20.0 | ≥30.0 | ≥10.0 | ≥20.0 | ≥20.0 | ≥30.0 | ≥30.0 | ||||
| 3d | ≥40.0 | ≥40.0 | ≥15.0 | ≥40.0 | ≥40.0 | ≥50.0 | ≥50.0 | ||||
| 28d | ≥60.0 | ≥60.0 | ≥60.0 | ≥60.0 | ≥60.0 | ≥80.0 | ≥80.0 | ||||
對鋼筋有無銹蝕作用 | 無 | |||||||||||
泌水率 (%) | 0 | |||||||||||
l *表示坍落度數值，**表示坍落擴展度數值；
l 可根據工程需要選擇相應特性的CGM高強無收縮灌漿料系列產品；
l 防凍型抗壓強度是在-10℃測的；
l 防腐型適用于沿海港口、鹽田、鹽漬侵蝕嚴重地區的設備基礎，鋼結構柱腳基礎的二次灌漿。滿足JC/T1011-2006《混凝土抗硫酸鹽類侵蝕防腐劑》，GB/T18736-2002《高強高性能混凝土用礦物外加劑》等標準。
l 以上數據在標準實驗室控制條件下測的；
l 單位用量：約2200kg～2400kg/ m3 ；
一： 用于冬期施工的CGM高強無收縮灌漿料應符合表一和表二規定。
用于冬期施工時的CGM防凍型高強無收縮灌漿料性能指標（表二）
規定溫度 (℃) | 抗壓強度比 （%） | ||
R-7 | R-7+28 | R-7+56 | |
－5 | ≥20 | ≥80 | ≥90 |
－10 | ≥12 | ||
三、應用范圍
應用范圍 | CGM灌漿料系列產品 | |||||
| CGM-380 | CGM-340 | CGM-300 | CGM-270 | ||
設備基礎及鋼結構柱腳底板二次灌漿 | ★ | ★ | ★ |
| ||
地腳螺栓錨固灌漿 |
| ★ | ★ | ★ | ||
鋼結構柱及混凝土柱杯口灌漿 |
|
| ★ | ★ | ||
混凝土結構改造和加固 |
|
| ★ | ★ | ||
后張預應力混凝土結構孔道灌漿 | ★ |
|
|
| ||
冬期施工灌漿 |
| ★ | ★ | ★ | ||
高溫環境應用灌漿料 |
|
| ★ |
| ||
受腐蝕的設備基礎 |
|
| ★ |
| ||
防爆抗震構筑物、重型機械基礎 |
|
| ★ | |||
地腳螺栓錨固用CGM高強無收縮灌漿料的選擇：
| 螺栓表面與孔壁的凈間距 | 水泥基灌漿材料類別 |
15~50 | CGM-340、CGM-300 |
50~100 | CGM-300、CGM-270 |
>100 | CGM-270 |
二次灌漿用CGM高強無收縮灌漿料的選擇：
| 灌漿層厚度 | 水泥基灌漿材料類別 |
5~50 | CGM-380 |
20~100 | CGM-340 |
80~200 | CGM-300 |
>200 | CGM-27 |
四、應用技術規范
1、施工準備
1）施工現場質量管理應有相應的施工技術標準、健全的質量管理體系、施工質量控制和質量檢驗制度。灌漿前應有施工組織設計或施工技術方案，并經審查批準。
2）灌漿施工前應準備攪拌機具、灌漿設備、模板及養護物品。
3）模板支護除應符合現行國家標準《混凝土結構工程施工質量驗收規范GB50204中的有關規定外，尚應符合下列規定：

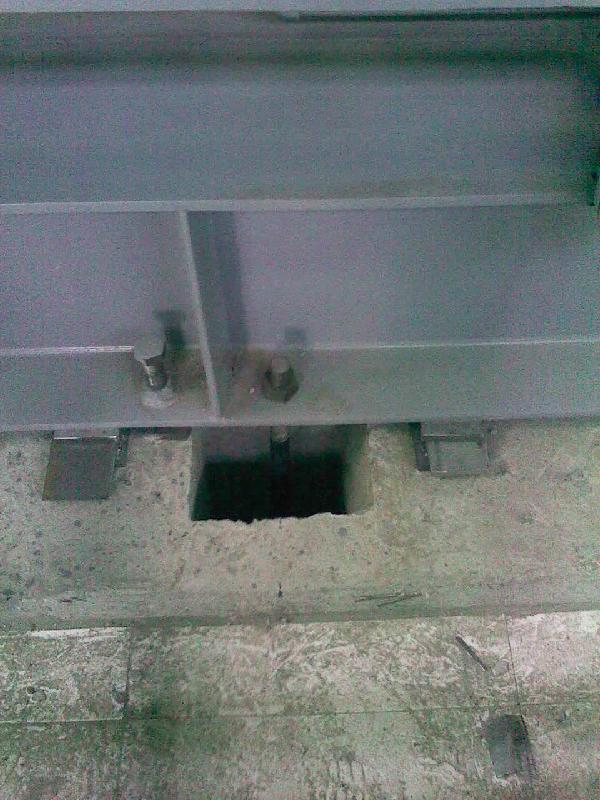

4） 二次灌漿時，模板與設備底座四周的水平距離宜控制在100mm左右；模板頂部標高應不低于設備底座上表面50mm；
圖7.1.3.1 模板支設示意圖
1—設備底座 2—模板 3—二次灌漿層
4—地腳螺栓孔灌漿層 5—設備基礎
5） 混凝土結構改造加固時，模板支護應留有足夠的灌漿孔及排氣孔，灌漿孔的孔徑不小于50mm，間距不超過1000mm，灌漿孔與排氣孔應高于孔洞zui高點50mm。
2、拌合
1）水泥基灌漿材料拌合時，應按照產品要求的用水量加水。
2） 水泥基灌漿材料宜采用機械拌合。拌合時宜先加入2/3的水拌合約3分鐘然后加入剩余水量拌合直至均勻。若生產廠家對產品有具體拌合要求，應按其要求進行拌合。
3） 拌合地點宜靠近灌漿地點。
3、 地腳螺栓錨固灌漿
1) 錨固地腳螺栓施工工藝應符合附錄B的要求。
2) 地腳螺栓成孔時，螺栓孔的水平偏差不得大于5mm，垂直度偏差不得大于5°。螺栓孔壁應粗糙，應將孔內清理干凈，不得有浮灰、油污等雜質，灌漿前用水浸泡8~12h，清除孔內積水。當環境溫度低于5℃時應采取措施預熱，溫度保持在10℃以上。
3) 灌漿前應清除地腳螺栓表面的油污和鐵銹。
4) 將拌合好的水泥基灌漿材料灌入螺栓孔內，可根據需要調整螺栓的位置。灌漿過程中嚴禁振搗，可適當插搗，灌漿結束后不得再次調整螺栓。
5) 孔內灌漿層上表面宜低于基礎混凝土表面50mm左右。
4、 二次灌漿
1）二次灌漿應根據工程實際情況，選用合適的灌漿方法。工藝流程應符合附錄C的要求。
2）灌漿前，應將與灌漿材料接觸的設備底板和混凝土基礎表面清理干凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質等。灌漿前24h，基礎混凝土表面應充分潤濕，灌漿前1h，清除積水。
3）二次灌漿時，應從一側進行灌漿，直至從另一側溢出為止，不得從相對兩側同時進行灌漿。灌漿開始后，須連續進行，并盡可能縮短灌漿時間。
4）軌道基礎或灌漿距離較長時，視實際工程情況可分段施工。
5）在灌漿過程中嚴禁振搗，必要時可采用灌漿助推器(圖7.4.5)沿漿體流動方向的底部推動灌漿材料，嚴禁從灌漿層的中、上部推動。

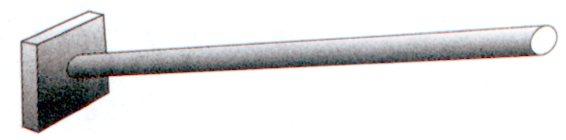

圖7.4.5 灌漿助推器

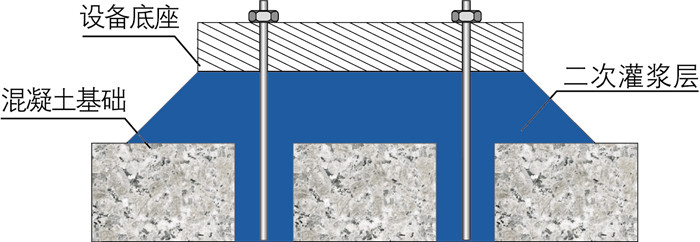

設備基礎灌漿完畢后，宜在灌漿后3～6h沿底板邊緣向外切45°斜角（圖7.4.6）。
5、 混凝土結構改造和加固灌漿
1） 水泥基灌漿材料接觸的混凝土表面應充分鑿毛。
2） 混凝土結構缺陷修補，應剔除酥松的混凝土并露出鋼筋，將修補區域邊緣切成垂直形狀，深度不小于20mm。
3） 灌漿前應清除所有的碎石、粉塵或其它雜物，并濕潤基層混凝土表面。
4） 將拌合均勻的灌漿材料灌入模板中并適當敲擊模板。
5） 灌漿層厚度大于150mm時，應采取相關措施，防止產生溫度裂縫。
6、 后張預應力混凝土結構孔道灌漿
1） 后張預應力混凝土結構孔道灌漿方法應符合表7.6.1的規定：
表7.6.1 灌漿工藝的選擇
環境類別 | 一、二 | 三 | 四、五 |
灌漿工藝 | 可采用壓力法灌漿或真空壓漿法灌漿 | 宜采用壓力法灌漿或真空壓漿法灌漿 | 應采用真空壓漿法灌漿 |
2） 正式灌漿前宜選擇有代表性的孔道進行灌漿試驗。
3） 灌漿工藝應符合國家現行有關標準的要求；灌漿過程中，不得在水泥基灌漿材料中摻入其他外加劑、摻合料。
7、 冬期施工
1） 日平均溫度低于5℃時應按冬期施工并符合下列要求：
2） 灌漿前應采取措施預熱基礎表面，使其溫度保持在10℃以上，并清除積水；
3）應采用不超過65℃的溫水拌合水泥基灌漿材料，漿體的入模溫度在10℃以上；
4）受凍前，水泥基灌漿材料的抗壓強度不得低于5MPa。
8、 高溫氣候環境施工
1） 灌漿部位溫度大于35℃，應按高溫氣候環境施工并符合下列要求：
2） 灌漿前24h采取措施，防止灌漿部位受到陽光直射或其它熱輻射；
3） 采取適當降溫措施，與水泥基灌漿材料接觸的混凝土基礎和設備底板的溫度應不大于35℃；
4) 漿體的入模溫度應不大于30℃；
5) 灌漿后應及時采取保濕養護措施。
9、 常溫養護
1）灌漿時，日平均溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑養護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內有凝結水。灌漿料表面不便澆水時，可噴灑養護劑。
2）應保持灌漿材料處于濕潤狀態，養護時間不得少于7天。
3）當采用快凝快硬型水泥基灌漿材料時，養護措施應根據產品要求的方法執行。
10、 冬期施工養護
1）冬期施工，工程對強度增長無特殊要求時，灌漿完畢后裸露部分應及時覆蓋塑料薄膜并加蓋保溫材料。起始養護溫度不應低于5℃。在負溫條件養護時不得澆水。
2）拆模后水泥基灌漿材料表面溫度與環境溫度之差大于20℃時，應采用保溫材料覆蓋養護。
3）如環境溫度低于水泥基灌漿材料要求的zui低施工溫度或需要加快強度增長時，可采用人工加熱養護方式；養護措施應符合國家現行標準《建筑工程冬期施工規程》JGJ104的有關規定。
